CALUMINO热传感器评估套件（EVK）产品说明

一、关于评估套件（EVK）

CALUMINO热传感器（CTS）评估套件（EVK）是为加速客户产品开发、验证传感器性能及算法效果而设计的即插即用解决方案。该套件集成了高性能、低成本的CTS传感器与嵌入式人工智能技术，通过实时热成像数据与AI分析，帮助客户快速实现智能感知场景的落地应用。无论是产品研发、原型测试还是解决方案验证，EVK都能为客户提供高效、灵活的支持。



二、核心价值与优势

1. 即插即用，快速验证

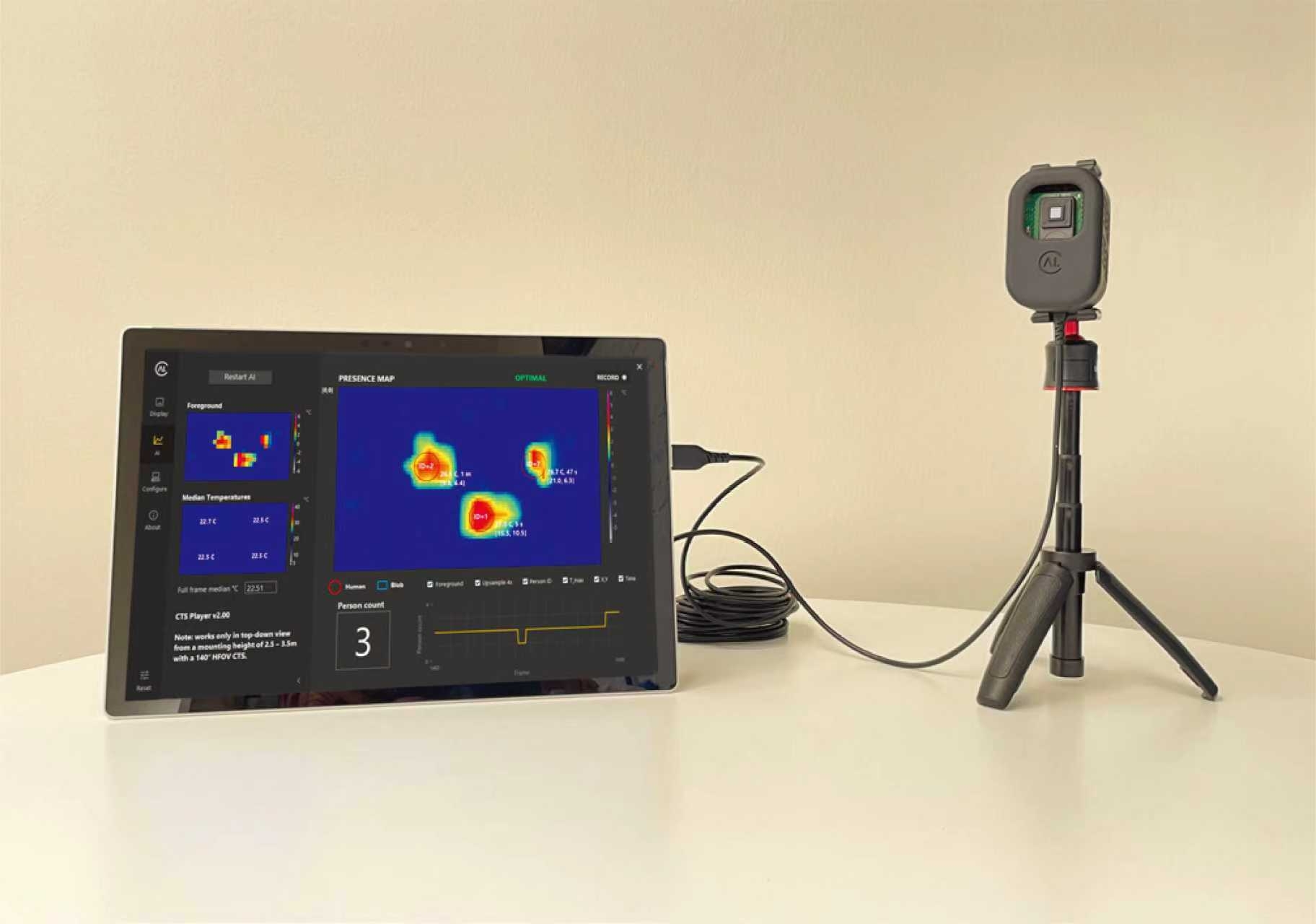

•  EVK支持直接连接PC（运行CTS Player软件）或通过云平台（Thermal.ai）获取AI生成的可操作见解，无需复杂配置，即可快速验证传感器性能与算法效果。

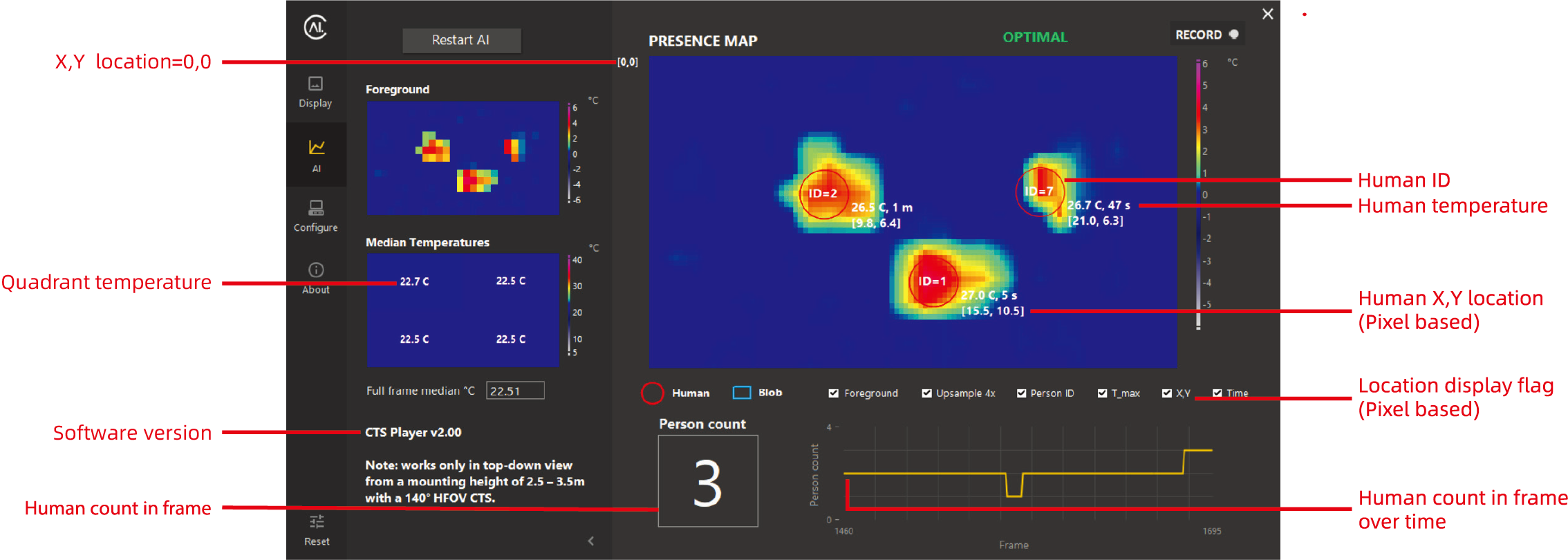

•  配套的CTS Player软件提供实时热成像视频流、人员计数、温度监测、热点检测等功能，并支持数据保存与回放，助力客户深入分析场景需求。

2.  隐私保护，合规无忧

•  CTS传感器基于热成像原理，凭借28 x 15像素的原生低分辨率，不捕捉任何个人身份信息（PII），严格保护用户隐私，符合GDPR等数据保护法规，适用于对隐私敏感的场景。

3.  高性能与低成本结合

•  这款拥有纳米技术的专利传感器只有5厘米大小，在提供高精度热成像数据的同时，保持低成本优势，支持大规模部署与商业化应用。

4.  云端集成与API扩展

•  通过CALUMINO云平台（Thermal.ai），客户可实时获取多类别检测流，并集成短信、电子邮件、Slack等通知功能，实现自动化响应。

•  提供MQTT（Wi-Fi）和UART（通过USB）数据传输协议。

5.  灵活部署，适配多样场景

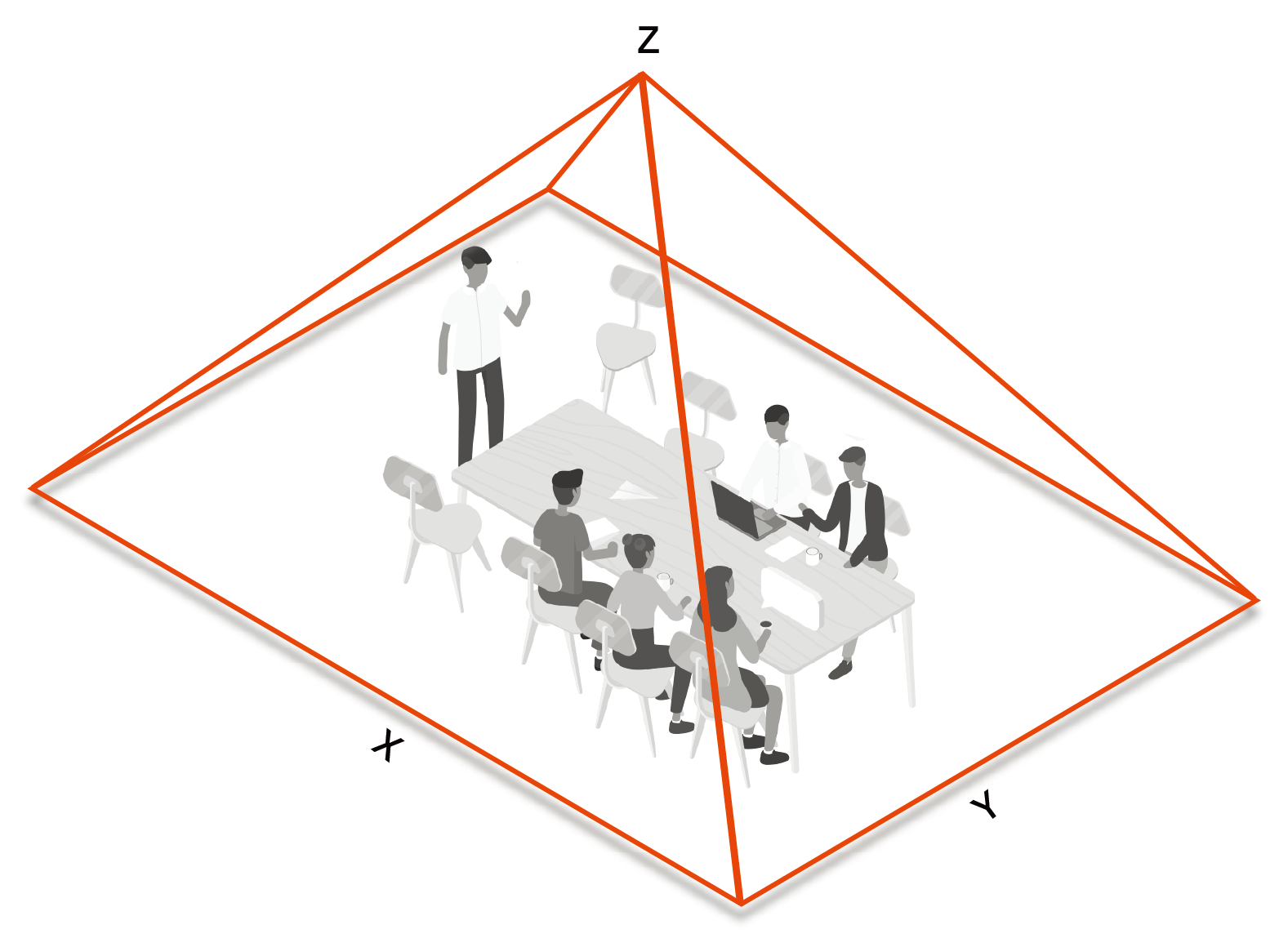

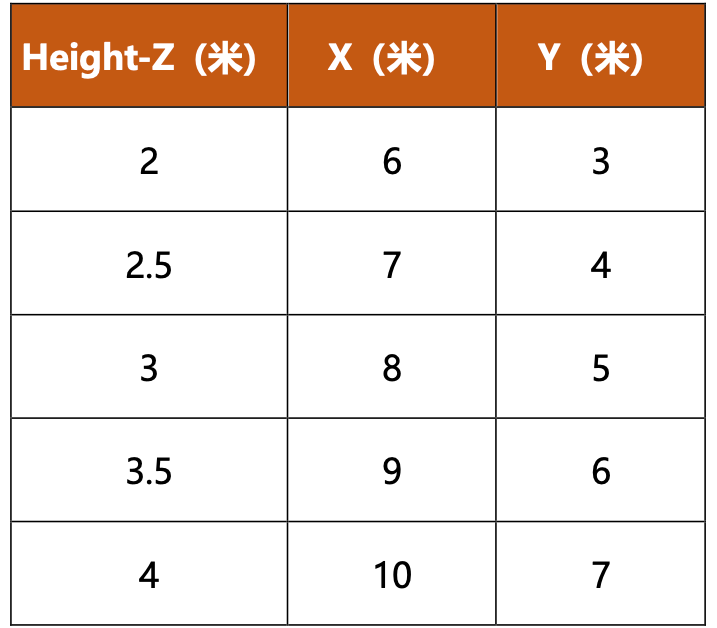

•  评估套件包含吊顶与三脚架安装支架，支持140°视野，典型安装高度2.0-4.0米。

•  适用于商业地产、资产监控、老年护理、安全监控等多元场景，满足不同行业需求。

三、评估套件（EVK）配置

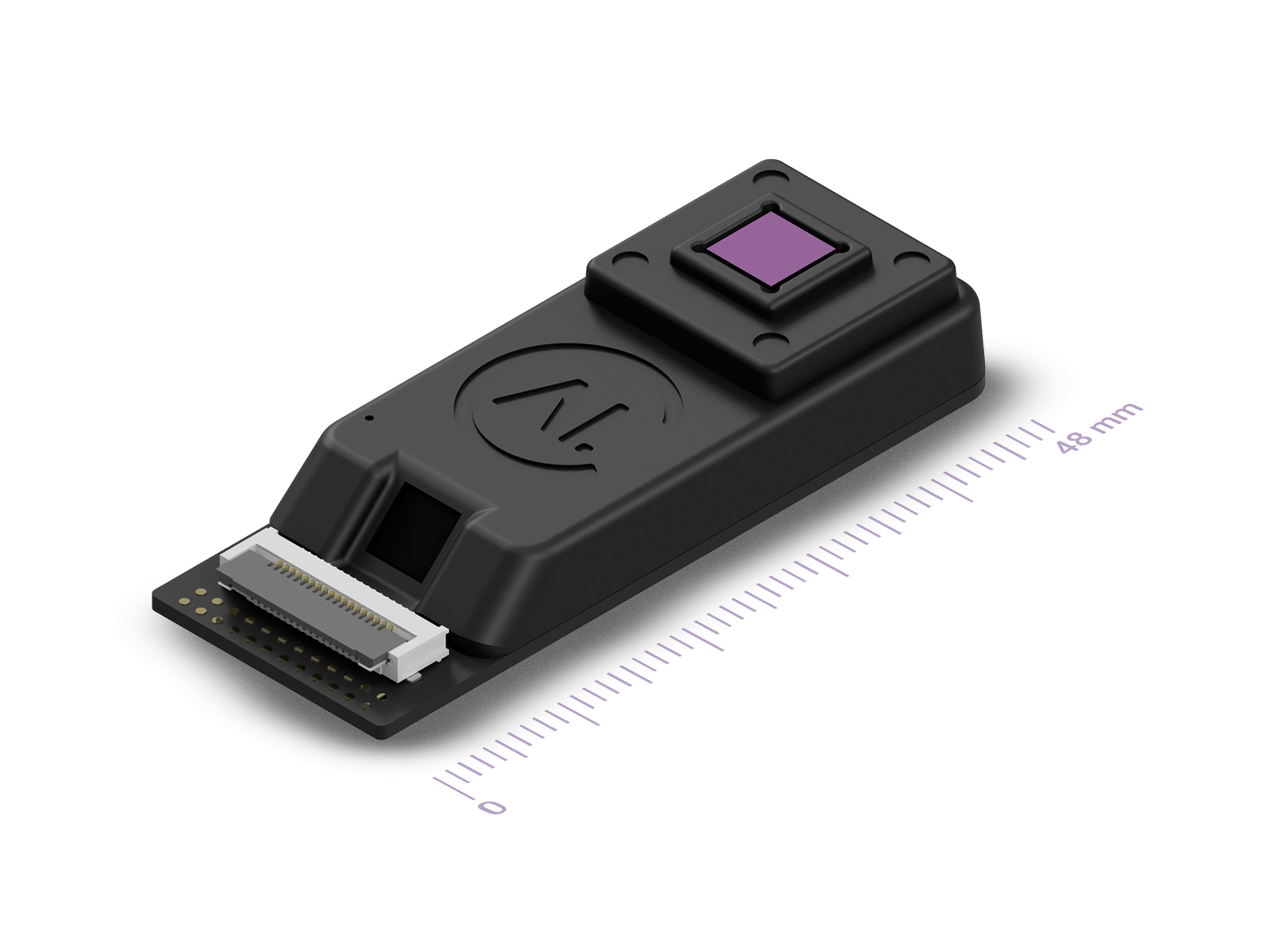

1. 硬件组件 •  CTS传感器 •  载板（ESP32-WROVER-E处理器） •  外壳（黑色/白色可供选择） 2. 软件与云端服务 •  免费使用CTS Player软件（Windows PC端） •  免费云端AI处理与仪表板访问权限



四、典型应用场景

1. 商业地产优化

•  实时监测办公空间占用率与人流动态，优化空间布局与能源管理，优化资产空间利用和能源消耗，降低运营成本。

2. 老年护理

•  监测老年人日常活动，异常行为实时预警，通过活动模式变化辅助评估老年人健康状况，提升护理效率与安全性。

3. 关键资产监控

•  非接触式监测数据中心、工业设备、电池组等关键资产的温度状态，预防过热故障，确保安全运行，避免非计划性停机损失。

4. 其他新兴领域

•  在粮仓中部署热传感器阵列，通过啮齿动物体温与环境温度的细微差异，精准定位虫害活动区域，实现靶向防治。



五、技术规格

规格	参数
产品代码（视场角）	STSEVK31N030WF (30°), STSEVK31N060WF (60°), STSEVK31N140WF (140°)
传感器技术	CTS 第二代 2.2版本
物理尺寸（长×宽×高）	38 mm (1.5 in) x 45 mm (1.8 in) x 72 mm (2.8 in)
重量	55g (0.12磅)
1.7米身高人员最大探测距离	30°: 45 m (147.6 ft), 60°: 25 m (82.0 ft), 140°: 6 m (19.7 ft)
供电方式	USB：5V/1A
运行模式	边缘 AI*, CTS Player
系统要求	Windows 10及以上版本
输出数据	JSON有效负载包括实时应用级计数数据、原始热成像图像、场景温度及元数据
输出更新率	4Hz
网络连接	Wi-Fi
数据传输协议	MQTT (Wi-Fi), UART (通过 USB)

说明书下载：Calumino-EVK快速使用指南.pdf
