RFID-T&H-Node射频收发模块规格书

模块功能概述

凝睿电子科技EECraftsman开发的RFID-T&H-Node-4射频收发模块模块，是一个具备丰富接口的RFID 射频收发模块，并针对Axzon 无源温湿度标签做了特别的优化设计。

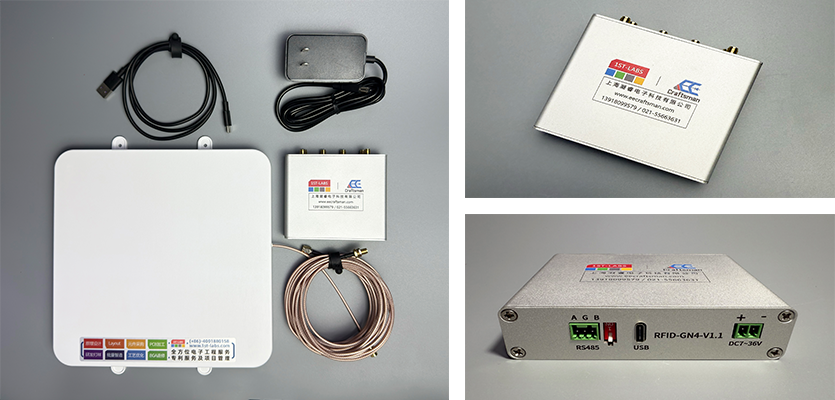

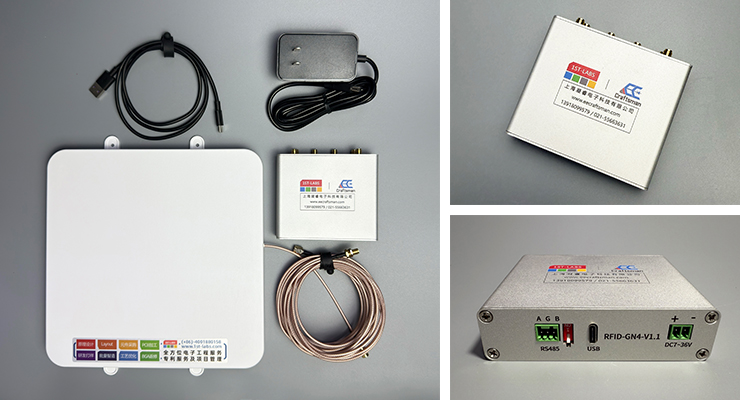

RFID-T&H-Node-4是一款高性能4天线的嵌入式UHF 超高频电子标签读写模块，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，用户只需要在模块的基础上作电源处理即可，可以很方便的通过API 函数库控制模块工作，适合各种应用场景用户开发可广泛应用于工业，医疗，汽车，煤矿等高可靠环境的ID， 温度，湿度检测标签的读取，可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

ꔷ  全面支持EPC C1G2、ISO18000-6B/C、GB/T29768-2013（可选配）等主流UHF RFID 空中接口协议

ꔷ  RF 输出功率（端口）：33dBm±1dB（MAX）

ꔷ  标签识别速度：>800 次/秒

模块详情参数

性能参数

标签操作性能

机械电气性能

通讯接口

电源参数

外形尺寸

94.4*57*24.2mm

上位机Monitor调试软件界面说明

ꔷ  上位机软件目前分为3个界面，以用户角度来说，以标签读取界面最为核心。

ꔷ  用户可通过type-c将设备与PC电脑相连，来控制模块读取标签。

标签读取

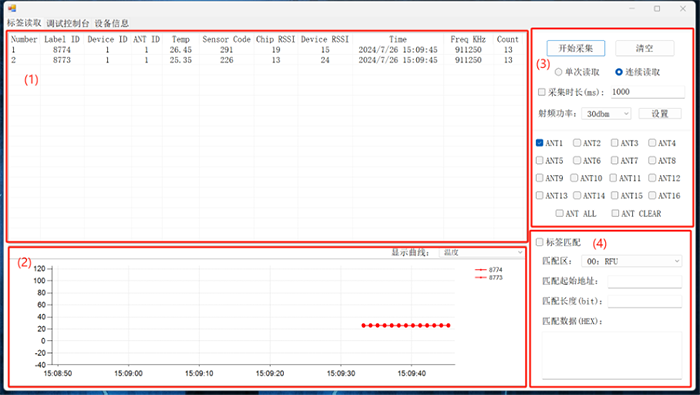

标签读取界面共分为4个板块，板块1为标签数据总览。

设备读取到的标签数据将在板块1的表格内显示，其中

Number为标签序列号；

Label ID为标签ID号，理论上每个标签均唯一；

Device ID表明标签是通过该设备读取（单节点时意义不大，对于网关有意义）；

ANT ID表明该标签是通过几号天线读取；

Temp为读取标签温度数据；

Sensor Code为标签失谐值（可转化为湿度值，该值仅对M3D类型标签有效）；

Chip RSSI为标签接收到的射频信号强度值（量化值，非真实RSSI强度）；

Device RSSI为设备接收到的来自标签的射频信号强度值（量化值，非真实RSSI强度）；

Time为标签读取时间；

Freq KHz为读取标签时所使用的频点；

Count为标签读取次数。

板块2为标签温度/失谐曲线。

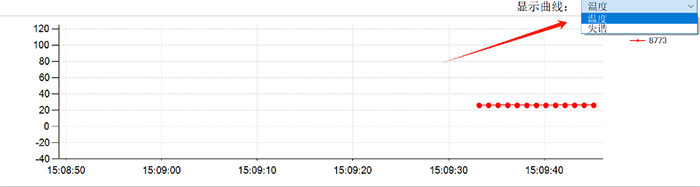

板块2默认情况下将显示所有标签的温度曲线，可通过右上角切换为失谐曲线显示。

当点击板块1表格内具体标签时，显示曲线将仅显示所选标签的温度/失谐曲线。

点击板块1空白处则恢复显示所有标签曲线。

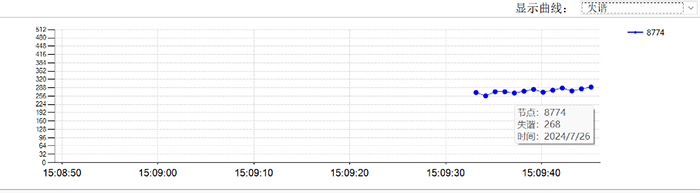

当鼠标箭头悬停于曲线显示点上时，将显示出所停点的具体信息（标签ID，温度/失谐值，时间）。

板块3为模块控制。

点击开始采集时，设备进入采集模式，此时上位机将所读标签数据展示在板块1与板块2中。

采集模式共有两种，分别为单次读取与连续读取；

当选择单次读取时，如若没有勾选采集时长选项，设备将会在第一次读取到标签后自动停止（一一定仅读取1张，而是一轮读取）。

如若勾选采集时长，如果设备在采集时长内未能读取到标签，则自动退出读取模式，在采集时长内获取到标签，也会自动退出读取模式（仅读取一次）。

当选择连续读取时，如若没有勾选采集时长选项，设备将一直处于读取模式，只能用户手动点击停止采集退出。如若勾选采集时长，设备将在采集时长后自动退出采集模式（在该时间内会一直读取标签）。

设备共支持0~33dbm的射频功率配置，选中所需射频功率后，点击设置即可配置。

ANT1~ANT16为天线使能配置，在进入读取模式前需配置所要开启的天线号，可多选；开启多个天线时，设备内部将轮询各个天线端口。

板块4为标签匹配。

可通过设置规则，仅读取在设定规则内的标签响应，该匹配为EPC- C1G2协议规范内容，并非软件筛选实现，通过设置合理的规则，可以有效的提高标签选中率及通信效率。

例如，有仓库内有多种标签，可分为8大类。如果没有进行标签匹配规则的设置，当用户需查找某一标签时，读写器将依次轮询所有的标签，再将标签数据返回到用户端，当标签数量庞大时，标签碰撞、轮询等待等将导致通信效率极低。

而通过对标签进行分类，并配合设定规则，当用户仅需要查找1大类的标签时，其余7大类标签将无视读写器的查询命令，不会参与到标签的轮询中，在用户感知上，相当于仅有1/8的标签（假定各分类平均），可提高读写器的通信效率。

调试控制台

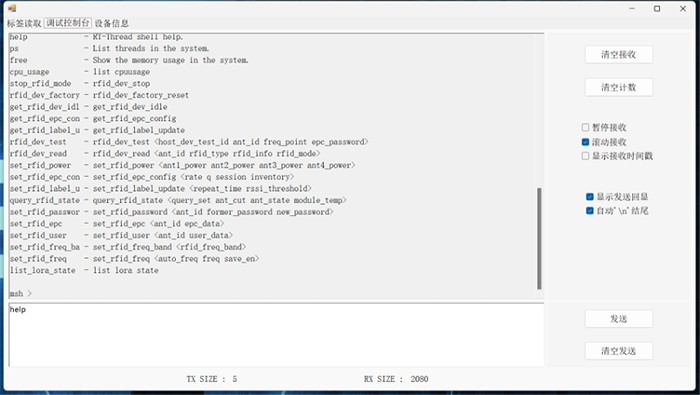

对于有更高要求的用户，当标准读取无法满足时（例如设置EPC基带等），可通过控制台，通过命令的方式直接修改设备配置，输入help可查询设备支持的命令列表。

具体命令表的使用，请提供使用需求联系技术人员指导操作。

设备信息

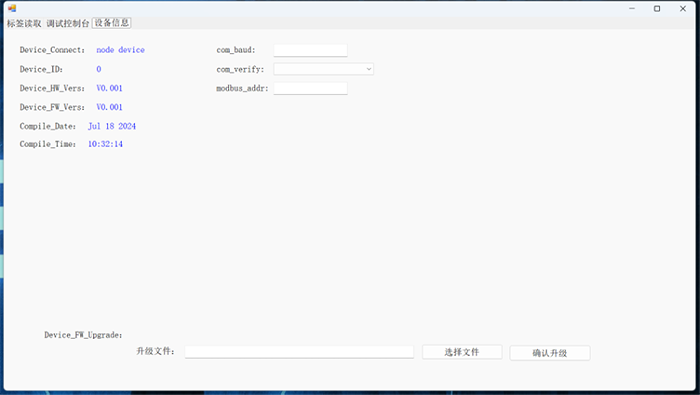

设备信息界面将显示出所连接设备的基本信息，包括连接设备类型（节点/网关）。

设备ID，硬件版本号，软件版本号，固件编译时期等。

同时可配置RS485的通信配置，包括波特率、奇偶校验、modbus节点地址（配合我们的网关，设置节点地址为0时，将由网关自动分配节点地址，非0时以用户设置为准）等。

固件升级：

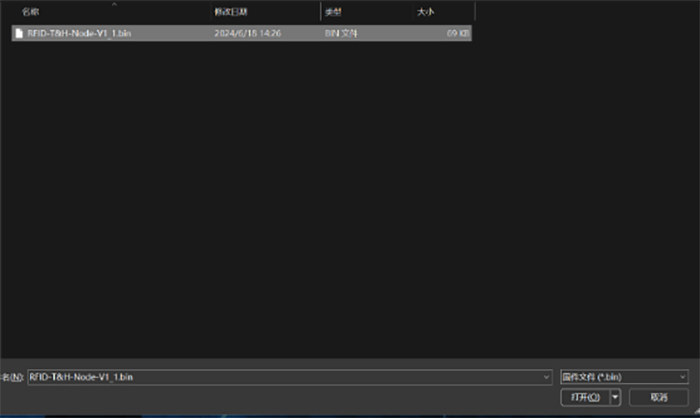

点击选择文件后，选取所需更新的固件，点击确认升级即可对设备固件进行更新操作。

RFID- T&H-Node定制服务

凝睿电子提供各类接口类型和不同射频天线数量的RFID-T&H-Node的定制化设计服务。

凝睿电子自建产线，可满足各种中小批量及大批量的定制化快速生产需求。

淘宝相关链接：  s.tb.cn/Y5.nR9mC

开发定制，请联系商务及销售部。

Tel：400-188-0158

Web：www.eecraftsman.com
