EtherCAT主从站方案与解析
随着工业控制领域的高速发展，设备联网的密度与实时性要求正在快速增长。长久以来，CAN 总线以其极高的可靠性和抗干扰能力，在控制领域被广泛应用，但是受限于通信速率，难以满足高速控制需求。而通用的 Internet 网络架构 虽在信息层畅通无阻，却因协议开销大、实时性差而无法下沉至核心控制层。因此EtherCAT应运而生。它巧妙地重新定义了数据帧的处理机制，完美融合了 IT 技术的开放性与自动化控制的实时性，正在成为现代高性能运动控制系统的热门工业控制协议。
EtherCAT：重新定义工业实时通信
EtherCAT（Ethernet for Control Automation Technology）是由德国倍福公司于2003年推出的实时工业以太网技术。它具有高性能、低成本、应用简易、拓扑灵活等特点，支持多种设备以不同拓扑结构连接，已成为工业自动化领域的主流通信协议之一。
其拥有以下核心技术特点：
◆ 主站使用标准以太网控制器
◆ 从站节点使用专用控制芯片（ESC）
◆ 采用"处理中转发"机制，数据帧在传输过程中被从站实时处理
◆ 支持星型、树型、线型等多种拓扑结构

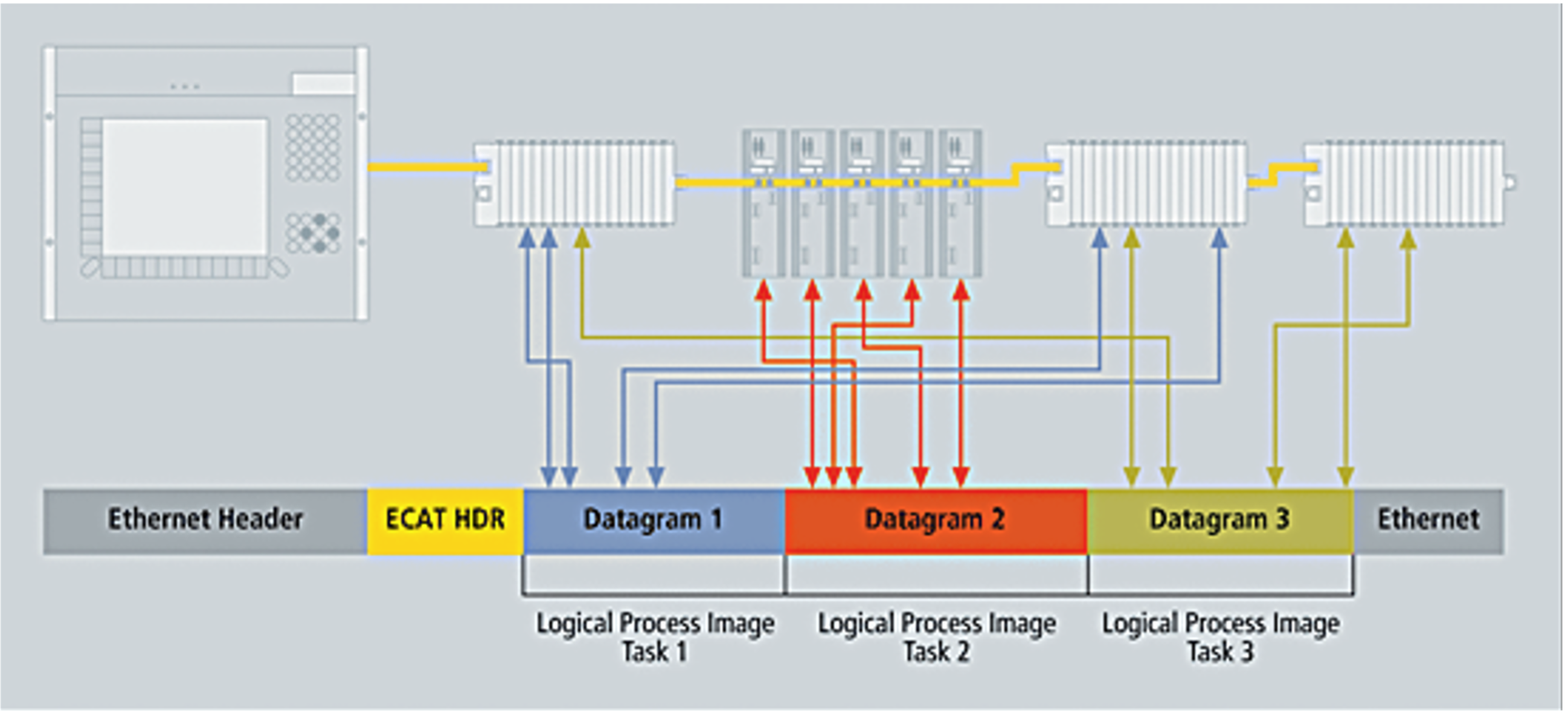

EtherCAT技术突破了其他以太网解决方案的系统限制：通过该项技术，无需接收以太网数据包，将其解码，之后再将过程数据复制到各个设备。EtherCAT从站设备在报文经过其节点时读取相应的编址数据，同样，输入数据也是在报文经过时插入至报文中。整个过程中，报文只有几纳秒的时间延迟。
主站方案：多元选择，精准匹配
主站是EtherCAT系统的控制核心，承担着网络启动与配置管理、XML配置描述文件解析、原始EtherCAT帧的收发、从站状态机管理、邮箱通信处理以及循环过程数据通信等核心任务。
根据应用场景的差异，主站方案可分为功能完整的A类主站与适合资源受限嵌入式系统的B类主站，均采用IEEE 802.3定义的标准以太网帧进行报文传输。
目前业内主流的EtherCAT主站方案共有五种，其中TwinCAT 3、IgH、SOEM三种方案在工业界与开发者社区中应用最为广泛，各具特色，适用于不同的开发场景与系统需求：
方案 | 类型 | 平台支持 | 实时性 | 成本 | 技术门槛 | 推荐指数 |
TwinCAT 3 | 商业 | Windows | ★★★★★ | 高 | 低 | ★★★★ |
IgH | 开源 | Linux | ★★★★ | 免费 | 高 | ★★★★ |
SOEM | 开源 | 多平台 | ★★★ | 免费 | 中 | ★★★★★ |
Acontis | 商业 | 多平台 | ★★★★★ | 高 | 低 | ★★★★ |
KPA | 商业 | 多平台 | ★★★★ | 中高 | 中 | ★★★ |
● TwinCAT 3（倍福官方） 平台特点：基于PC平台和Windows操作系统的专业控制软件； 优点：官方原生支持，功能最完整，集成开发环境完善，调试工具强大，支持所有EtherCAT特性（包括高级功能），文档和案例丰富； 缺点：仅支持Windows平台，商业授权费用较高，对硬件资源要求较高，封闭生态系统； 适用场景：高端工业控制、大型自动化系统。 |
|
